Versión 0.4.0 · ahora con esquemático y PCB
Diseña filtros activos y llévalos directo a SPICE
Escribe la especificación y obtén las etapas, el netlist para LTspice, el esquemático y la placa lista para fabricar.
Cómo funciona
-
1
Elige el filtro
Pasa bajas, altas, banda o rechaza banda; Butterworth o Chebyshev.
-
2

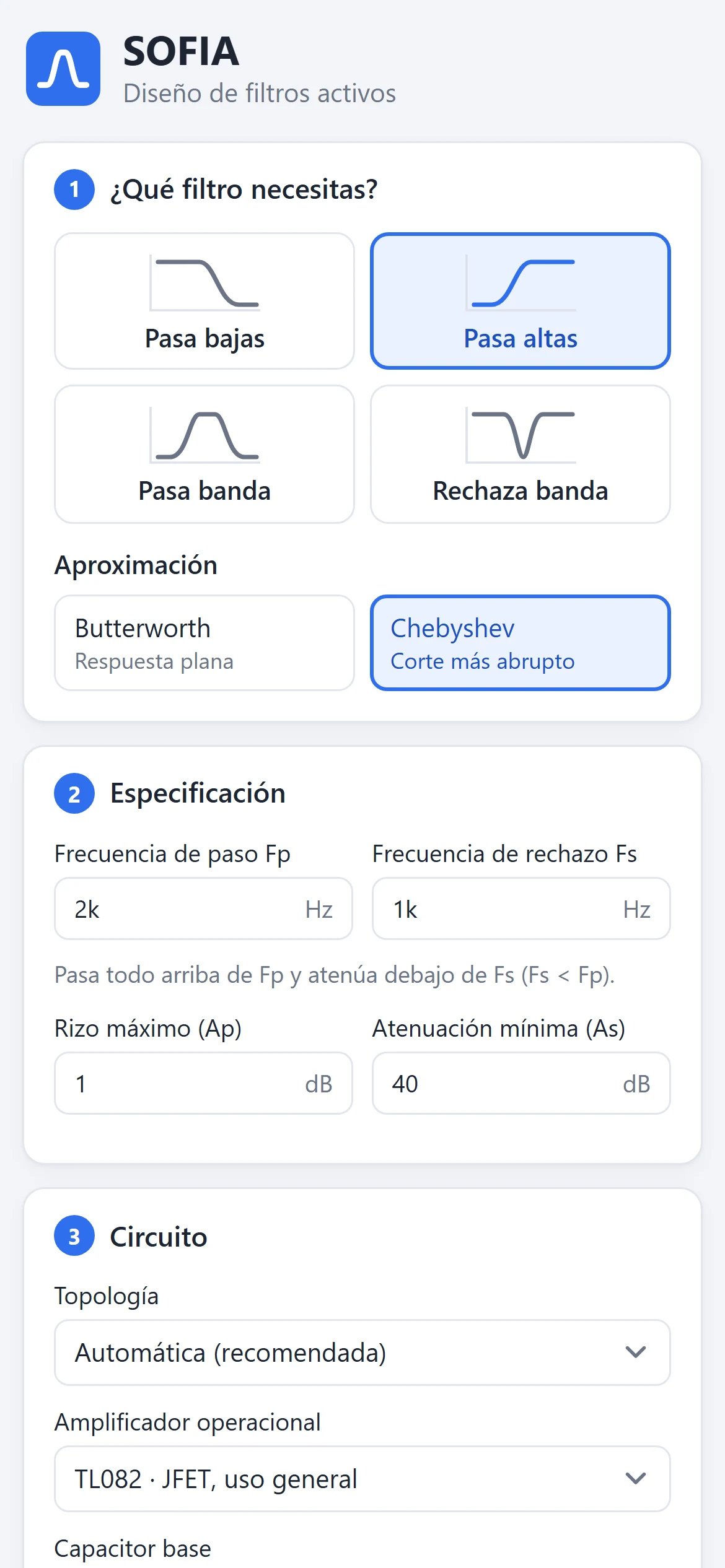

Escribe la especificación
Frecuencias, rizo y atenuación.
-
3
Simula y fabrica
Netlist para LTspice, esquemático para KiCad y Gerber para la placa.

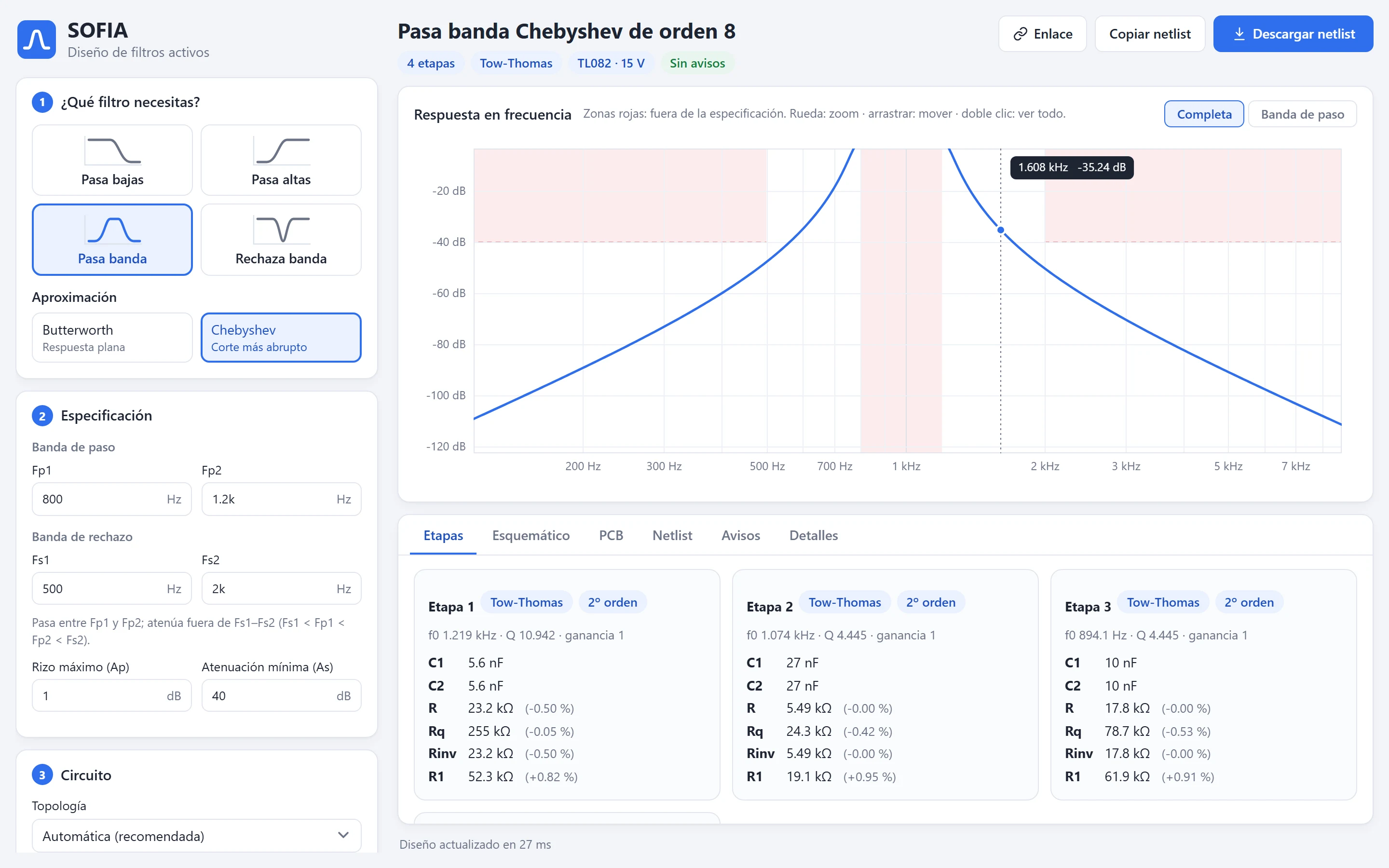

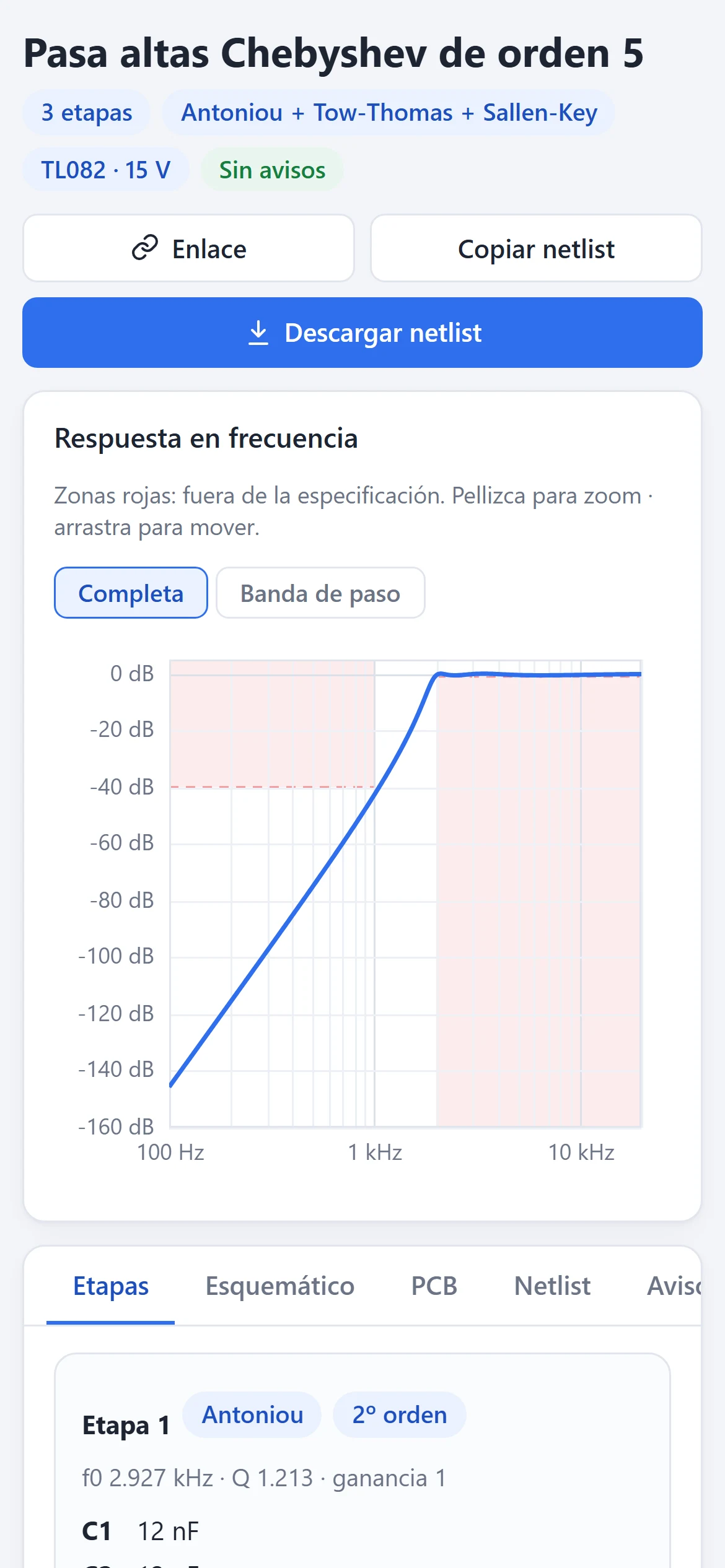

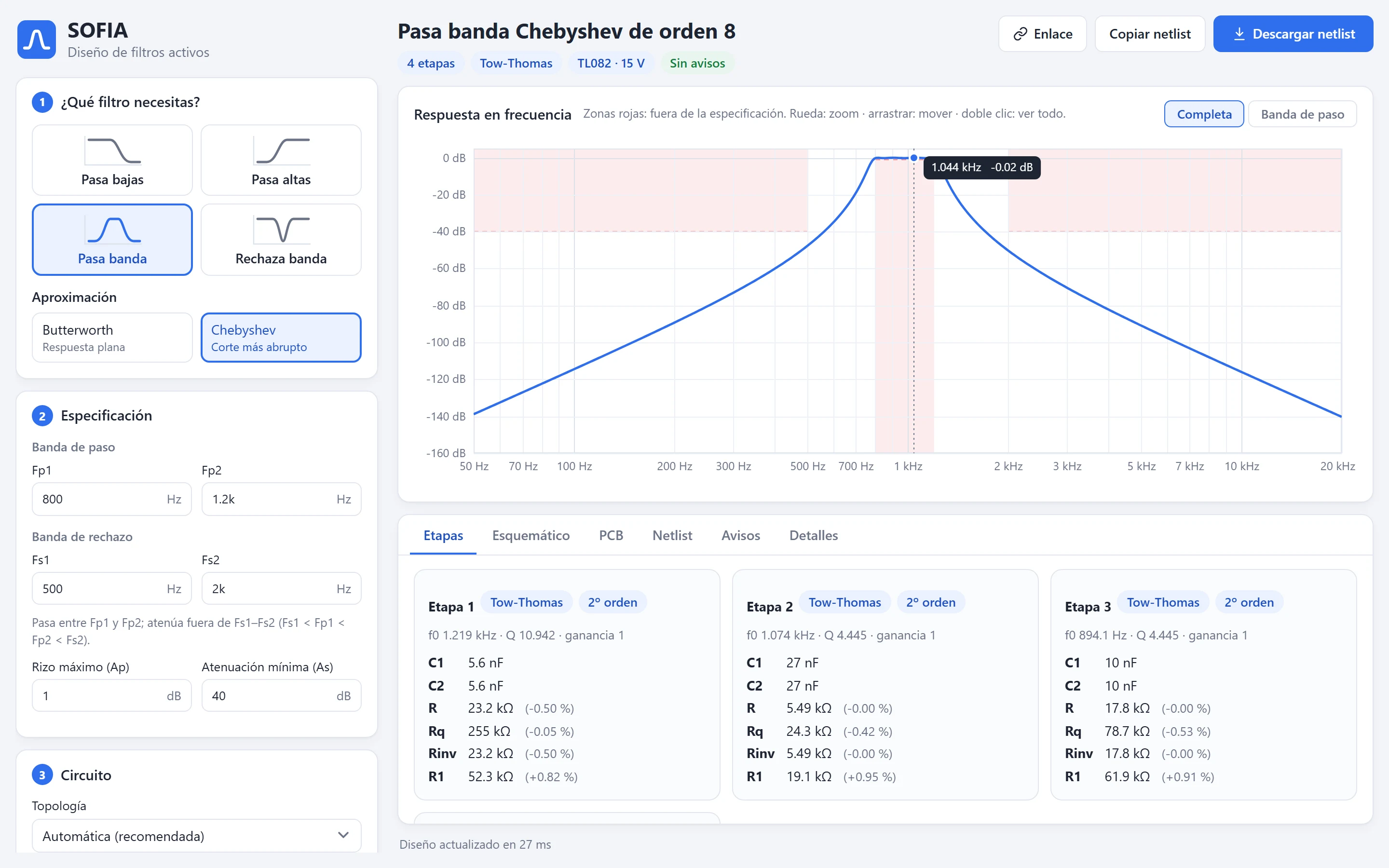

Recorrido
Topologías
En modo automático se elige una por etapa, según su Q.
| Topología | Se usa en |
|---|---|
| Sallen-Key | Pasa bajas y altas, Q ≤ 1.2 |
| Antoniou (GIC) | Pasa bajas y altas, Q de 1.2 a 4 |
| MFB | Pasa banda, Q ≤ 3 |
| Tow-Thomas | Rechaza banda y Q alto |
Preguntas
¿Hay que instalar algo?
No. Para simular el netlist sí necesitas LTspice o ngspice.
¿Funciona sin internet?
La versión web necesita internet la primera vez. Las de Windows, Linux y macOS funcionan siempre sin conexión.
¿Puedo mandar a fabricar la placa?
Sí: descarga el ZIP de Gerber en la pestaña PCB y súbelo al fabricante. Revísala antes en KiCad.
macOS dice que no puede comprobar la app
No está firmada con una cuenta de Apple. Ábrela una vez desde Ajustes del Sistema → Privacidad y seguridad → Abrir de todos modos.
¿Qué opamp conviene?
TL082 para la mayoría de los casos; LM324 si solo tienes 5 V.
